بهترین محل نصب فیلتر مغناطیسی در موتورخانه کجاست؟ | راهنمای جامع و مهندسی
انتخاب محل صحیح نصب فیلتر مغناطیسی موتورخانه یکی از مهمترین عوامل در حفاظت از تجهیزات، افزایش طول عمر سیستم و کاهش هزینههای تعمیر و نگهداری است. برخلاف تصور عمومی، نصب فیلتر مغناطیسی یک دستورالعمل ثابت و یکسان برای همه موتورخانهها ندارد و باید بر اساس شرایط واقعی هر پروژه تصمیمگیری شود.
در این راهنمای جامع، بهصورت مرحلهبهمرحله بررسی میکنیم که بهترین محل نصب فیلتر مغناطیسی در موتورخانه چگونه و بر چه اساسی تعیین میشود.
۱. بررسی میزان استفاده از لوله فولادی در موتورخانه و ساختمان
اولین و مهمترین گام، بررسی جنس لولهکشی سیستم است:
چه مقدار از لولهها فولادی (لوله سیاه) هستند؟
آیا فقط داخل موتورخانه لوله فولادی بهکار رفته یا رایزرها و مسیرهای عمودی ساختمان نیز فولادی هستند؟
آیا در بخشی از سیستم از لولههای پلیمری یا استیل استفاده شده است؟
هرچه حجم لوله فولادی در مدار بیشتر باشد، احتمال تشکیل ذرات ریز آهن و مگنتایت افزایش مییابد و ضرورت استفاده صحیح از فیلتر مغناطیسی موتورخانه بیشتر میشود.
۲. نقش نوع بویلر در تعیین محل نصب فیلتر مغناطیسی
نوع بویلر تأثیر مستقیم بر انتخاب محل نصب دارد:
بویلر چگالشی
بویلرهای چگالشی به دلیل طراحی مبدل حرارتی، بسیار حساس به ذرات ریز آهن هستند.
در این سیستمها توصیه میشود فیلتر مغناطیسی:
در نزدیکترین نقطه به ورودی آب بویلر نصب شود
از ورود مگنتایت به مبدل جلوگیری کند
بویلر فولادی
این بویلرها تحمل بالاتری دارند، اما تجمع ذرات فلزی میتواند باعث کاهش راندمان و افزایش خوردگی موضعی شود.
بویلر چدنی
اگرچه مقاومتر هستند، اما همچنان وجود فیلتر مغناطیسی در مدار برای حفاظت بلندمدت توصیه میشود.
۳. نوع چیلر و اواپراتور؛ حساسترین بخش مدار
در بسیاری از موتورخانهها، چیلر حساسترین تجهیز نسبت به ذرات آهن است:
چیلر با اواپراتور صفحهای (Plate Heat Exchanger)
حساسترین حالت ممکن
➜ بهترین محل نصب فیلتر مغناطیسی، در نزدیکترین نقطه به ورودی اواپراتور است.
چیلر با اواپراتور پوسته و لوله (Shell & Tube)
تحمل بیشتری دارد، اما همچنان حفاظت مغناطیسی توصیه میشود.
در سیستمهایی که چیلر صفحهای وجود دارد، اولویت نصب فیلتر مغناطیسی موتورخانه معمولاً با حفاظت از چیلر است، حتی اگر بویلر مقاومت بالاتری داشته باشد.
۴. بررسی نوع پمپها، بهویژه پمپهای Wet Rotor
پمپهای:
Wet Rotor
پمپهای دور متغیر (Inverter)
نسبت به ذرات ریز آهن بسیار حساس هستند.
در این شرایط، نصب فیلتر مغناطیسی در مکش پمپهای سیرکولاسیون میتواند یک انتخاب فنی و مؤثر باشد و از آسیب به روتور و یاتاقانها جلوگیری کند.
۵. نصب مرکزی یا نصب نقطهای؟ (بهینهسازی هزینه و حفاظت)
در موتورخانههایی که:
چند بویلر یا چند چیلر بهصورت موازی نصب شدهاند
دو رویکرد وجود دارد:
نصب فیلتر مجزا برای هر تجهیز
یا استفاده از یک فیلتر مغناطیسی بزرگ مرکزی در خط مشترک
در بسیاری از پروژهها، استفاده از یک فیلتر مرکزی:
هزینه را کاهش میدهد
نگهداری را سادهتر میکند
به شرط آنکه:
دبی فیلتر متناسب انتخاب شود
افت فشار کنترل شود
قدرت مگنت برای کل سیستم کافی باشد
۶. انتخاب مدار با بیشترین زمان گردش سیال
یک نکته مهم در طراحی محل نصب فیلتر مغناطیسی موتورخانه این است که همه مدارها همیشه فعال نیستند.
بهعنوان مثال:
خط منبع کویلی یا خط تولید آب گرم بهداشتی
در تمام طول سال (زمستان و تابستان) در مدار بویلر قرار دارد.
در حالی که خط فنکویلها معمولاً فقط در فصل زمستان فعال است.
به همین دلیل، برخی مهندسین ترجیح میدهند فیلتر مغناطیسی را روی مداری نصب کنند که دائماً در گردش است تا حفاظت تجهیزات بهصورت پیوسته انجام شود.
۷. آیا همه موتورخانهها الزاماً به فیلتر مغناطیسی نیاز دارند؟
در یک راهنمای فنی دقیق، باید به این نکته هم اشاره کرد که برخی موتورخانهها نیاز محدودی به فیلتر مغناطیسی دارند.
در شرایطی که:
تمام لولهها از جنس استیل ضدزنگ یا پلیمر هستند
اتصالات کاملاً برنجی یا استیل اجرا شدهاند
منبع قابلتوجهی برای تولید ذرات آهن در مدار وجود ندارد
میزان تولید ذرات فلزی بسیار پایین خواهد بود.
اهمیت این بررسی از آن جهت است که:
فیلتر مغناطیسی موتورخانه زمانی بیشترین اثر حفاظتی را دارد که در بهترین شرایط و مناسبترین محل ممکن نصب شود.
هدف، رسیدن به بهینهترین حالت حفاظت از تجهیزات و تصمیمگیری مهندسی است، نه صرفاً نصب یک تجهیز بدون تحلیل سیستم.
۸.نکات عملی و لینک داخلی برای حفاظت بهتر سیستم
برای افزایش اثرگذاری فیلتر مغناطیسی موتورخانه و محافظت کامل از تجهیزات، توصیه میشود:
فیلتر مغناطیسی را در مدارهای پرگردش نصب کنید و از خطوطی که دائماً فعال هستند استفاده کنید تا جمعآوری ذرات فلزی به صورت مستمر انجام شود.

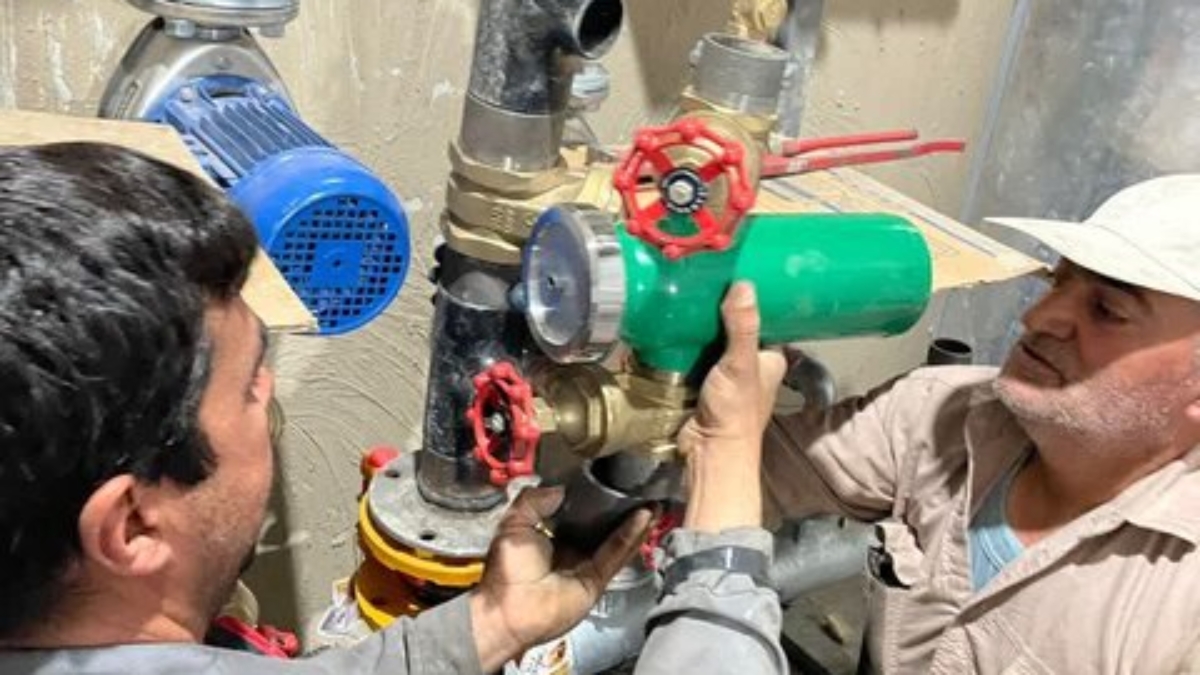

لینک داخلی: برای آشنایی با فیلترهای مغناطیسی مورد استفاده در چیلرها، میتوانید به مقاله فیلتر مغناطیسی چیلر مراجعه کنید تا نحوه حفاظت از چیلرها و انتخاب محل مناسب در مدارهای سرمایشی را هم ببینید.
از نظر نگهداری، بازدید دورهای و تخلیه ذرات جمعشده باعث افزایش طول عمر فیلتر و کاهش مشکلات تجهیزات میشود.
انتخاب یک فیلتر با قدرت مغناطیسی مناسب و ظرفیت کافی، هم برای مدار موتورخانه و هم برای تجهیزات حساس، اهمیت بالایی دارد.
این پاراگراف علاوه بر اینکه اطلاعات عملی به مقاله اضافه میکند، با لینک داخلی به صفحه «فیلتر مغناطیسی چیلر» کمک میکند که رپورتاژهای کلمه کلیدی قبلی به صورت طبیعی و منطقی در سایت جریان پیدا کنند و فشار روی صفحه اصلی کاهش یابد.
۹. جمعبندی نهایی
بهطور خلاصه، بهترین محل نصب فیلتر مغناطیسی در موتورخانه جایی است که:
قبل از حساسترین تجهیز قرار گیرد
در مداری با بیشترین زمان کارکرد نصب شود
متناسب با نوع بویلر، چیلر، پمپ و جنس لولهها انتخاب شود
دسترسی مناسبی برای سرویس و تخلیه داشته باشد
هیچ محل «همیشه درست» وجود ندارد
محل درست، محلی است که بر اساس شرایط واقعی موتورخانه انتخاب شود.
